XYチャート

X軸の項目に対してY軸の値を集計して表示します

描画タイプ

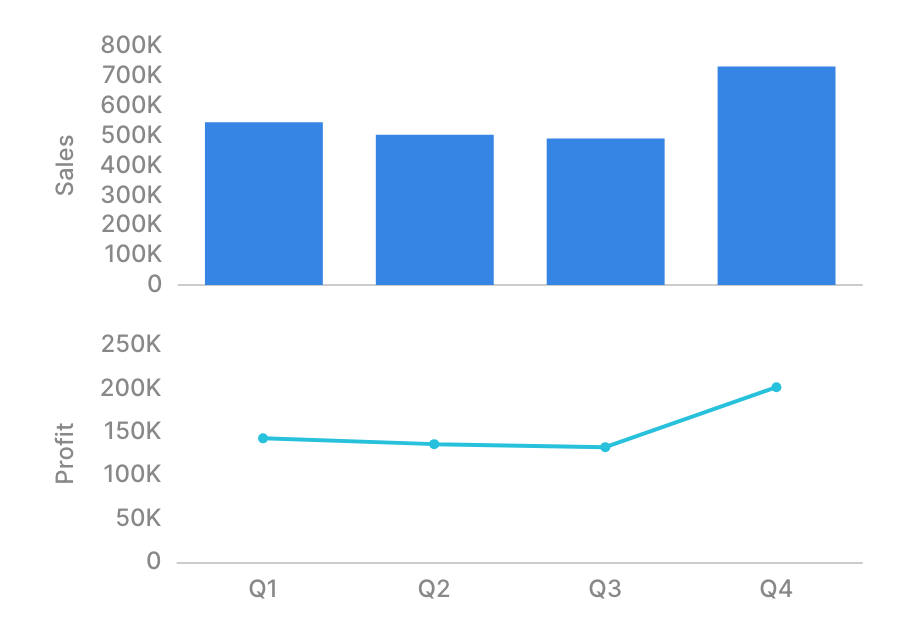

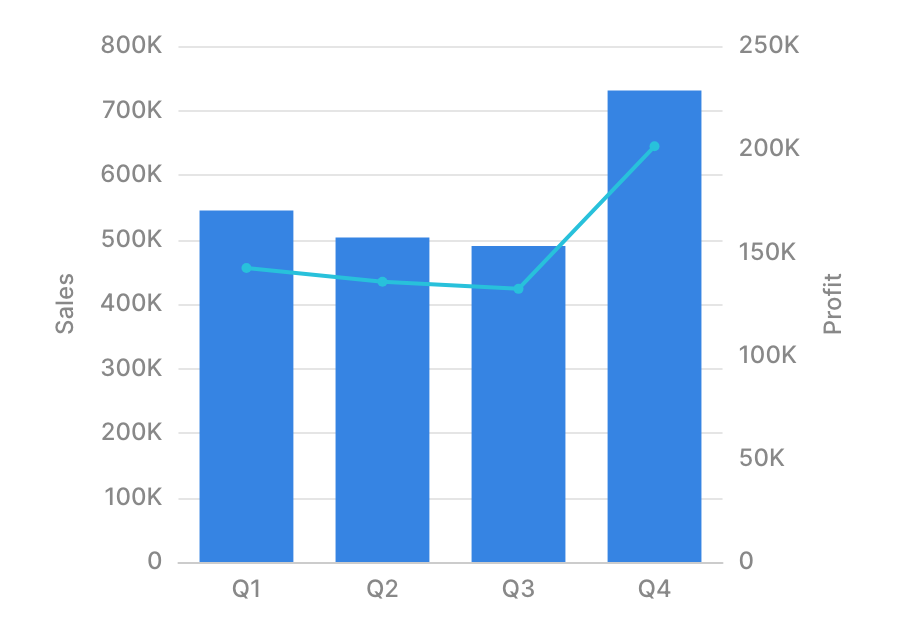

XYチャートでは、以下の描画タイプと、それらを組み合わせた複合チャートを作成できます。

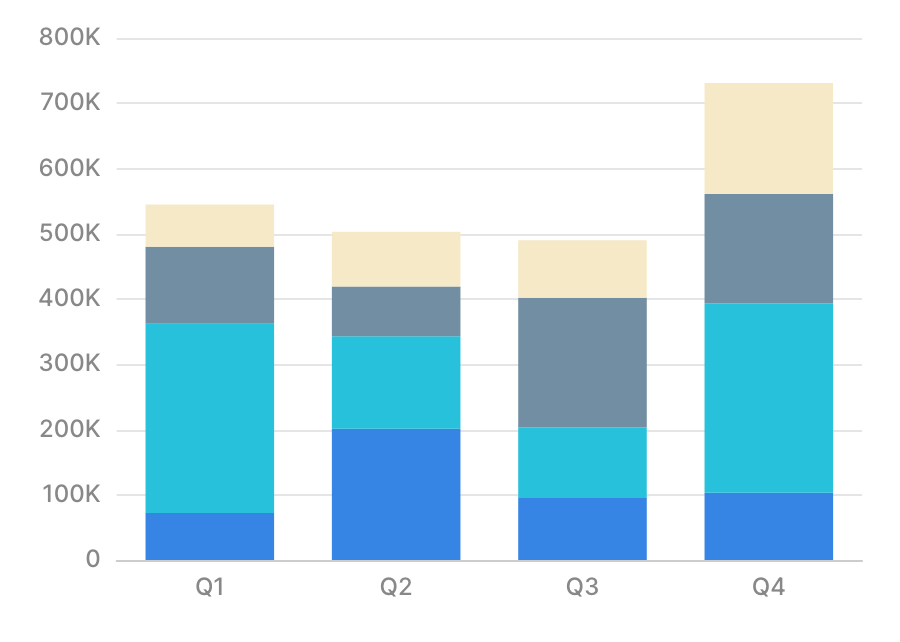

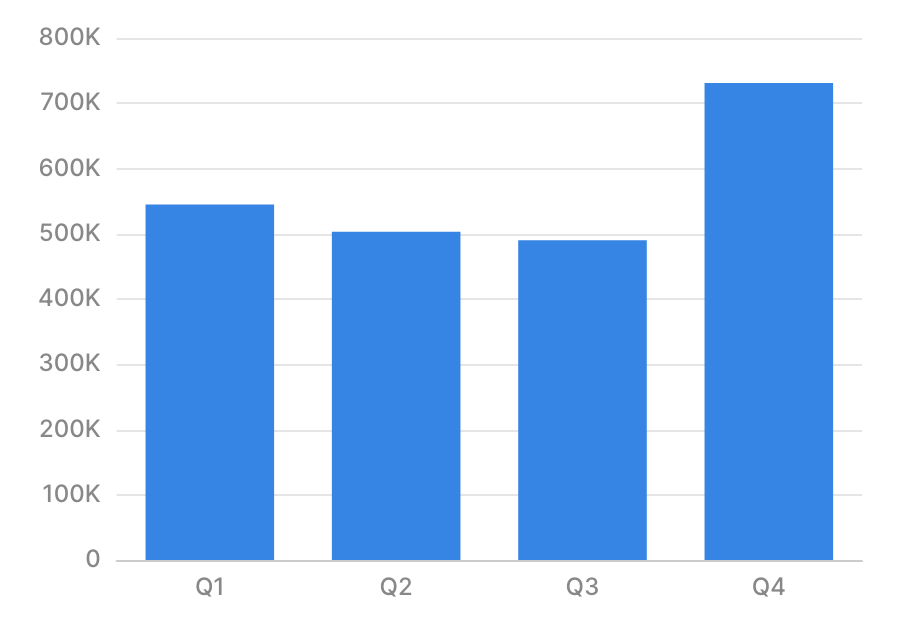

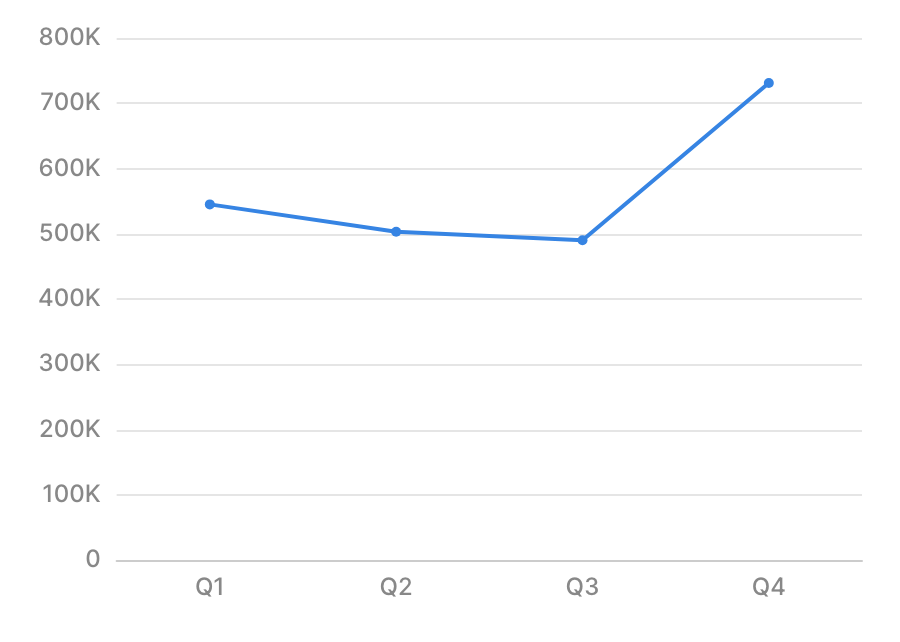

折れ線	棒	積み上げ棒

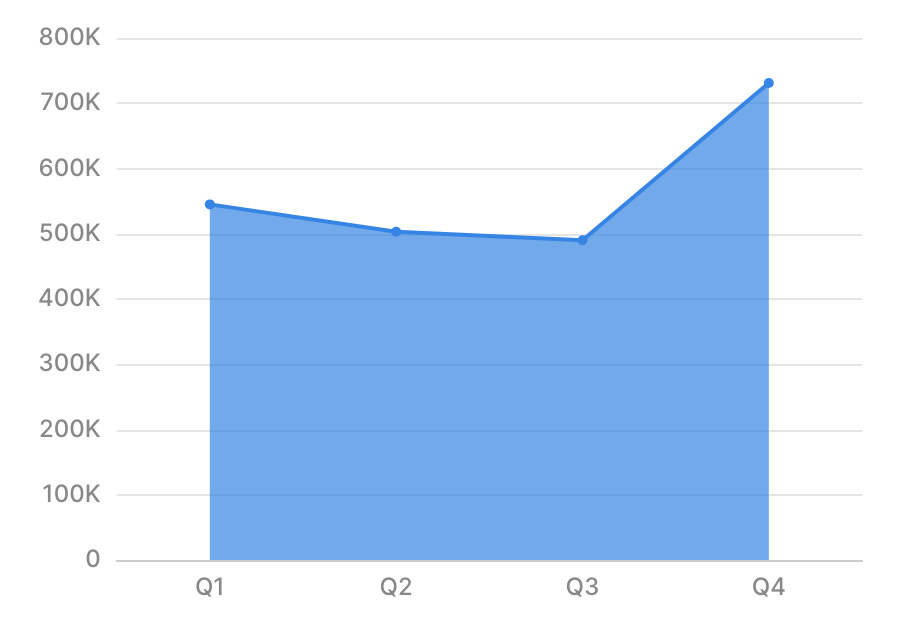

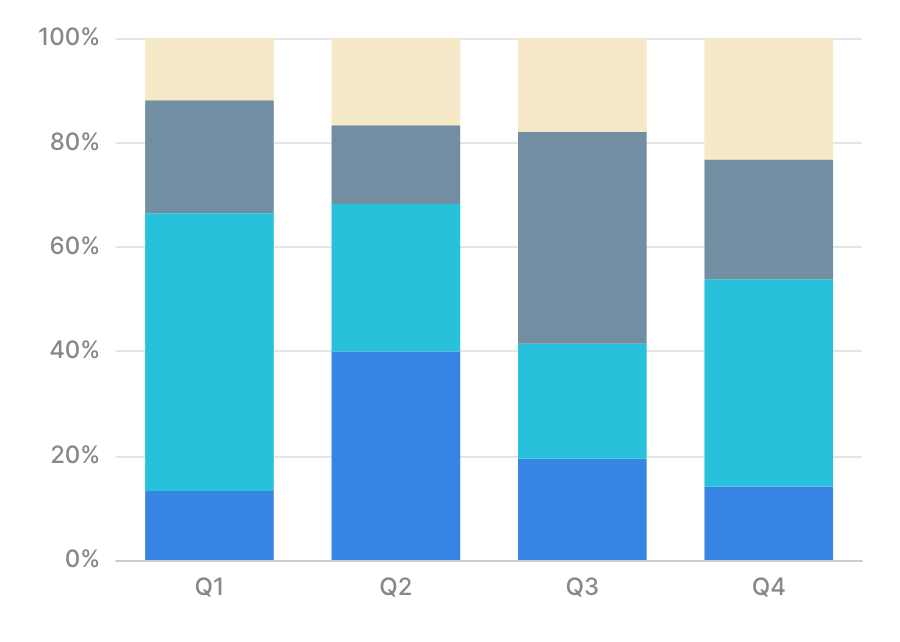

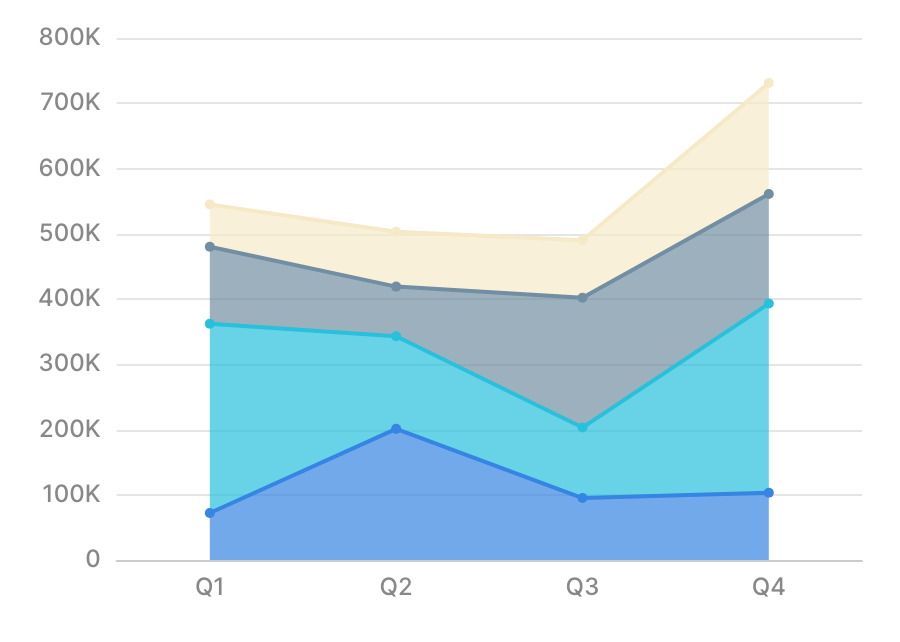

面	積み上げ面	100%積み上げ棒

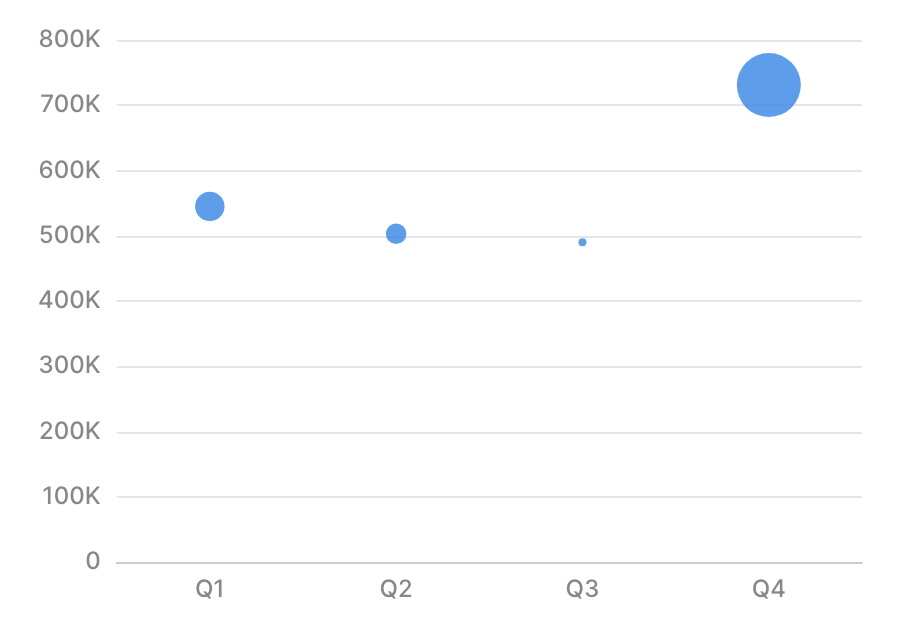

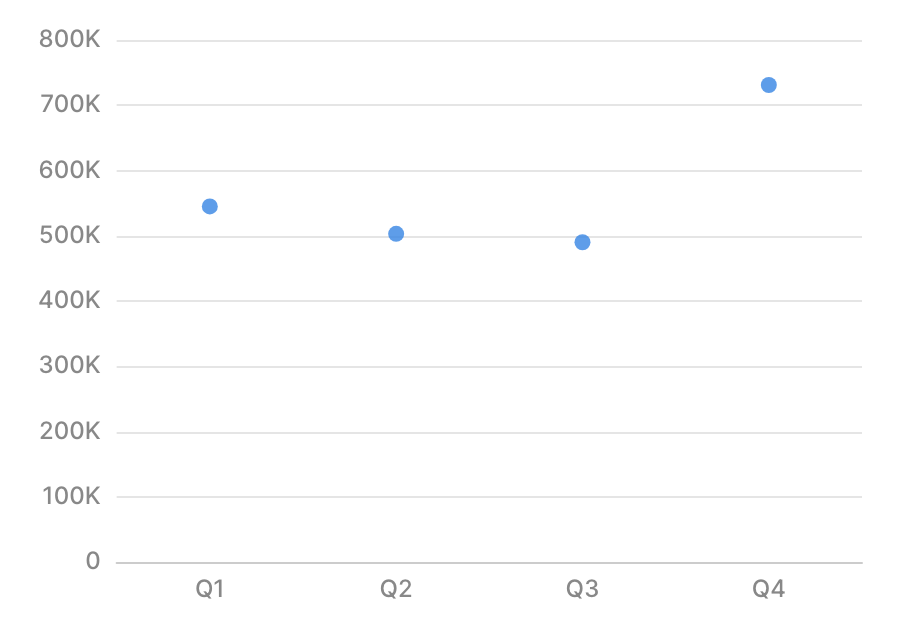

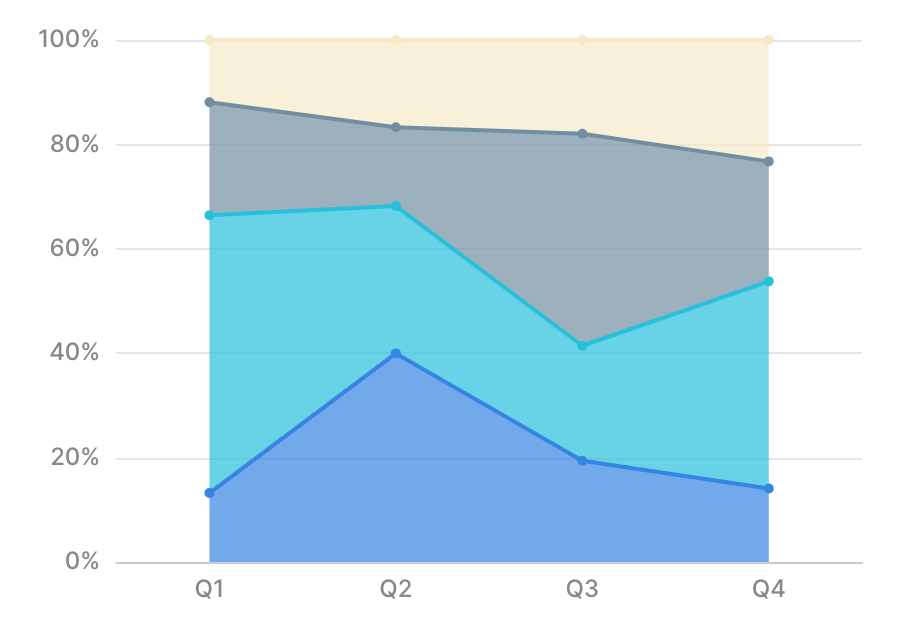

散布図	バブル	100%積み上げ面

仕様

集計の仕様

XYチャートでは、X軸がディメンション、Y軸がメトリクスとなり、X軸ごとに集計されたY軸の値が系列として描画されます。（XYZチャートでは、X軸とY軸がディメンション、Z軸がメトリクスとなり、X軸とY軸の組み合わせごとにZ軸の値が集計される点が異なります）

項目	役割	補足
X軸	ディメンション	集計の単位（Xごとに集計）
Y軸	メトリクス	メトリクスごとに系列が増える
グループ化	ディメンション	値ごとに系列が分割される
バブルサイズ	メトリクス	バブル描画時のみ指定

使用例

• 「月別の売上合計」を折れ線で表示

  • X軸（ディメンション）: 月

  • Y軸（メトリクス）: 売上の合計値

• 「商品カテゴリごとの売上合計」を棒グラフで表示

  • X軸（ディメンション）: 商品カテゴリ

  • Y軸（メトリクス）: 売上の合計値

X軸の仕様

XYチャートでは、X軸のデータ型と描画タイプの構成でX軸の種類が決まります。

X軸のデータ型	描画タイプの構成	X軸の分類
日付・日時型	すべて	日時軸
数値型	散布図・バブル・折れ線のみ	数値軸
数値型	棒・面・積み上げを含む	カテゴリ軸
上記以外	すべて	カテゴリ軸

カテゴリ軸

カテゴリ軸では、指定された値が数値型や日付・日時型であっても、離散的な値として等間隔に描画されます。

軸の上限や下限の指定

カテゴリ軸で軸の上限や下限を指定した場合、指定された値はデータの並び順のインデックス（0番目、1番目、2番目...）として扱われます。

インデックス	X軸の値
0番目	1
1番目	10
2番目	20
3番目	30
...	...
10番目	100

この場合、軸の上限を 10 に設定すると、10番目のデータまで表示されるため、X軸の値が 100 まで表示されます。

日時軸

日時軸では、指定された日付・日時型のデータが連続的な時系列として描画されます。

• 軸のラベルは、指定された日付・日時のデータを元に動的に決定されます

• タイムゾーン付きの日時型のデータを指定した場合、ブラウザで指定されたタイムゾーンに変換して描画されます

  • 軸のラベルはブラウザで指定されたタイムゾーンに基づいて表示されるため、ブラウザ側のタイムゾーンとデータのタイムゾーンが一致しない場合、軸ラベルとデータラベルがズレて描画されます

  • タイムゾーンの無い日時型に変換することで、ブラウザ側のタイムゾーンの影響を受けないようにすることも可能です

数値軸

数値軸では、指定された数値型のデータが連続的な数値として描画されます。

Tips

棒グラフのドリルダウン

階層チャートの「棒グラフ（ドリルダウン）」を利用することで、複数の階層を持つデータを棒グラフで表示し、要素をクリックすることで階層を掘り下げることができます。

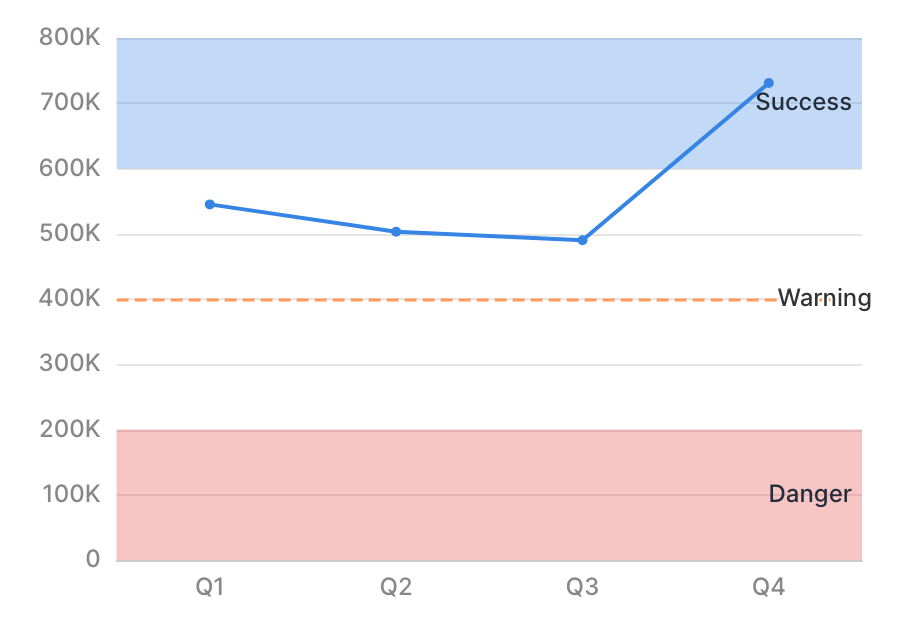

基準線

XYチャートおよびXYZチャートでは、X軸とY軸に基準線を追加できます。目標値や許容範囲、危険ゾーンなど、チャートに目安となるラインや領域を表示することで、データの評価を視覚的に支援します。 Y軸の基準線は横向き、X軸の基準線は縦向きに表示されます。

• 設定方法

  • チャート編集画面「詳細設定」において、基準線を表示したい軸を選択し「基準線」＞「追加」を押下。表示したい基準線のタイプと値を入力します。

• できること

  • ライン：特定の値に破線を表示（例：売上目標、閾値、特定日付のマーカー）

  • バンド（範囲）：特定の範囲を半透明の帯で表示（例：許容範囲、危険ゾーン、注意期間）

  • 色・ラベル設定：成功（緑）、警告（黄）、危険（赤）から色を選択し、必要に応じてラベルを付与

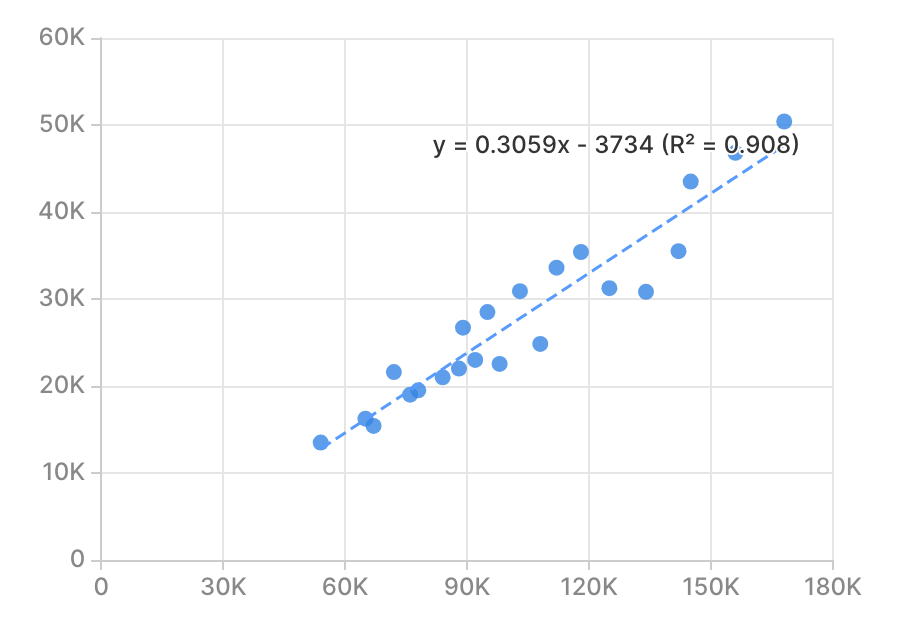

トレンド

XYチャートおよびXYZチャートでは、系列のトレンドライン（回帰直線や移動平均など）を表示できます。トレンドラインは元の系列とは別の系列として追加され、データの傾向を視覚的に把握するのに役立ちます。

• 設定方法

  • チャート編集画面「詳細設定」において「系列」＞「トレンド」＞「表示」を押下、表示したいトレンドの種類を選択。

  • トレンドラインは破線で表示され、移動平均以外のトレンドタイプでは方程式とR²（決定係数）がチャート上に表示されます。（決定係数は非表示にできます）

トレンドタイプ

トレンドタイプ	説明	追加設定
線形	線形回帰（y = mx + c）を表示します	なし
多項式	多項式回帰を表示します	次数を2〜5で指定
移動平均	移動平均を表示します	ウィンドウサイズを指定
指数	指数関数回帰（y = ae^(bx)）を表示します	なし
対数	対数関数回帰（y = a + b ln(x)）を表示します	なし
累乗	累乗関数回帰（y = ax^b）を表示します	なし

※データ件数が少ない場合や、指定したトレンドタイプの適用に失敗した場合は表示されません

統計

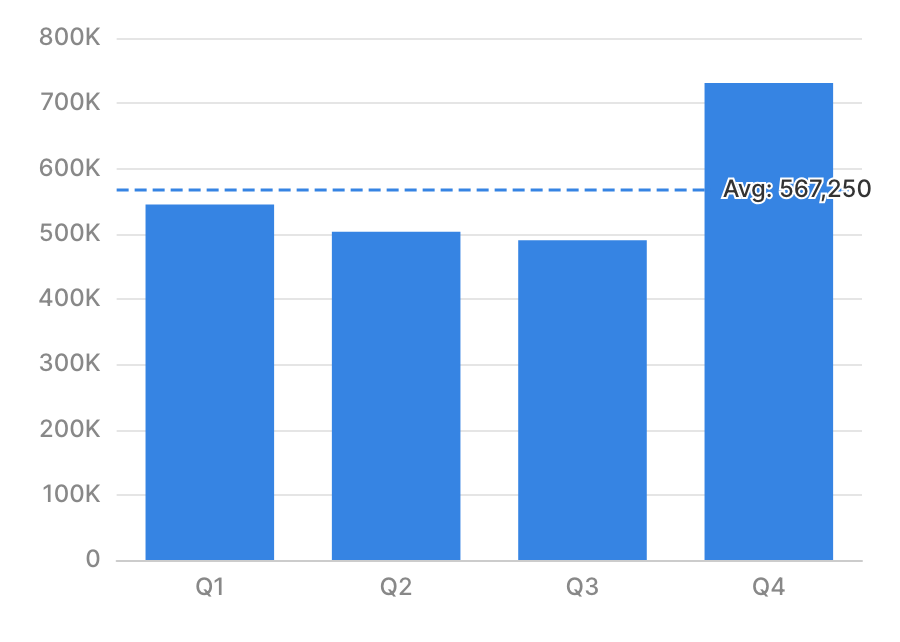

XYチャートおよびXYZチャートでは、系列の統計値（平均値、中央値、最大値、最小値）を破線で表示することができます。

• 設定方法

  • チャート編集画面「詳細設定」において「系列」＞「統計」＞「表示」を押下、表示したい統計値を選択。

  • 破線には統計タイプとその値がラベルとして表示されます。

トレンドとの違い

特徴	統計	トレンド
表示形式	同じ系列として表示	別の系列（トレンドライン）として追加
チャートのズーム時	表示されている範囲のデータのみで再計算	再計算されない（常に全データ基準）
積み上げグラフでの表示	積み上げっぽい差動になる	積み上げにならない
